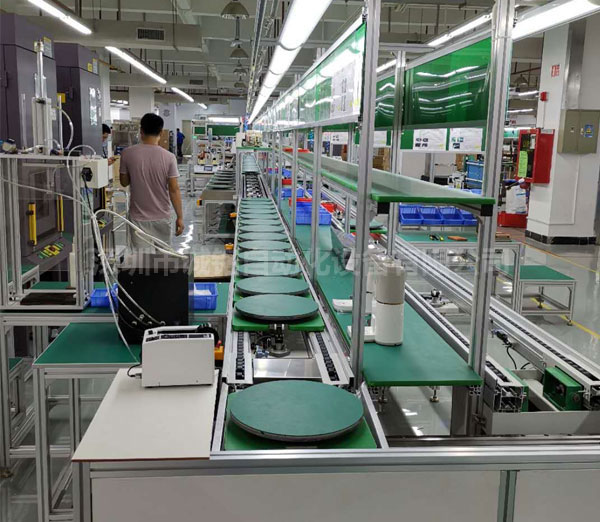

倍速鏈流水線結構以鋁型材機架、鏈條輸送軌道、托盤夾具為主體，適用于各類裝配節拍控制場景。升降平臺作為輔助單元，可實現工位高度變化、物料緩存、水平轉移等功能，具備良好兼容性。

倍速鏈結構通常為雙鏈條驅動，托盤可實現自重滑行。升降平臺可設置于鏈道中斷處，搭載滑臺、滾筒臺或定位支架。平臺通過氣缸、電動絲桿或伺服電機控制升降行程，實現上下層輸送系統之間的對接或托盤暫存。

標準配置中，升降機構支持單段或多段提升行程，載重范圍常見為30200kg。平臺臺面可根據托盤結構進行定制，支持安裝定位銷、滾珠軌、限位擋塊等部件。升降高度由工作站布置與夾具尺寸決定，常見高度范圍為150600mm。

控制方式上，升降平臺可獨立編程運行，也可通過PLC與主輸送系統聯動。信號交互可采用接近開關、光電傳感器、編碼器等形式，便于實現位置確認互鎖。部分場合配備急停、過載保護裝置，提升運行穩定性。

安裝過程中需預留平臺底座空間與垂直行程距離，平臺運動區域應避免干涉周邊機架或工裝。結構強度需滿足平臺上下運行時的慣性負載及長期重復使用要求。

倍速鏈流水線通過加裝升降平臺可實現垂直工藝切換、轉層輸送或模塊拆分，有利于空間利用與作業節拍優化，適配多站式裝配線及柔性化生產需求。
